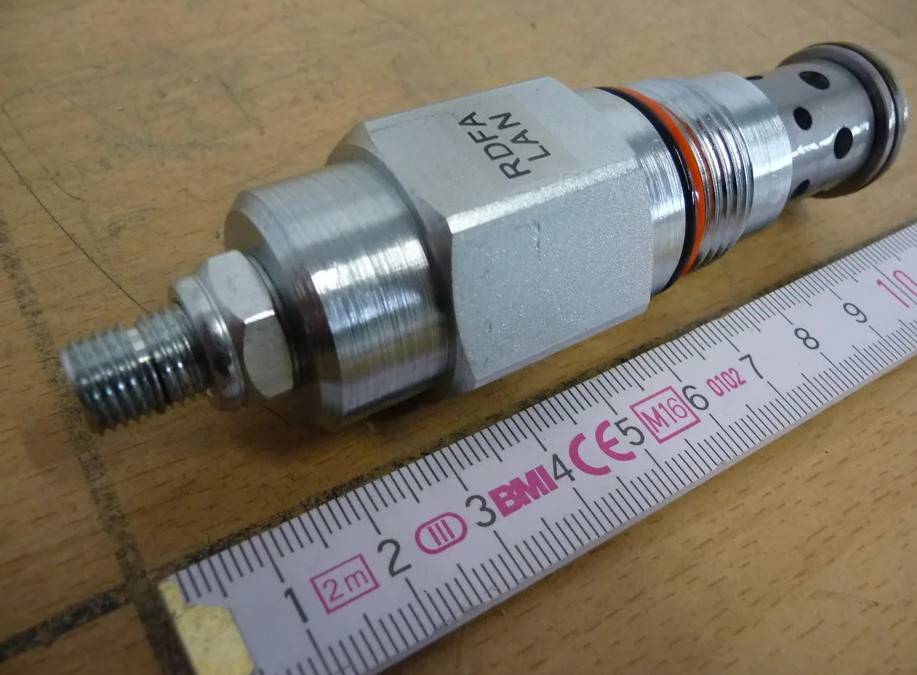

Гидросистема экскаватора работает под серьёзными нагрузками. Даже незначительный перекос в распределении потока масла отражается на скорости стрелы и расходе топлива. Осциллограф помогает увидеть процессы, скрытые внутри клапанного блока, без разборки и долгого простоя техники.
Метод основан на анализе электрических импульсов катушек управляющих клапанов. Графики сразу показывают задержки, пробои изоляции или нестабильность напряжения. Это ускоряет поиск дефекта и минимизирует риск замены исправных деталей.
Экономия времени ощущается уже при первом тесте: вместо пяти-шести часов разборки достаточно двадцати минут подключения щупов. Осциллограф также служит доказательной базой при общении с владельцем техники или страховой компанией.
Далее включается рабочий режим экскаватора. Записываются несколько циклов подъёма стрелы, поворота платформы и одновременной работы контура ковша. На основе полученных кривых легко выделить участок, где гидрораспределитель отрабатывает нестабильно.
Корректная интерпретация данных требует понимания заводских параметров. Катушка в норме формирует прямоугольный импульс без «зазубрин». Любая асимметрия указывает на механический износ золотника либо загрязнение канала.
Осциллограммы можно сохранить в память прибора и позже сравнить с результатами после ремонта. Такой подход превращает сервисное обслуживание в прозрачный процесс, где каждая цифра подтверждена измерением.
Своевременная проверка продлевает срок службы не только распределителя, но и насосов. Давление стабилизируется, насос получает равномерную нагрузку, а значит ресурс оборудования увеличивается.
В следующих разделах рассмотрим выбор настроек осциллографа, критерии «здорового» сигнала и примеры типовых неисправностей на Komatsu PC200-8. Оставайтесь на связи, впереди практические схемы подключения и советы по интерпретации графиков.
Правильная диагностика отдаёт технику в работу без лишних расходов, что особенно ценно на стройке, где каждый час простоя равен потерянному объёму грунта.
Точный осциллограммы токов катушек позволяют увидеть запаздывания золотников и отыскать внутренние утечки. Ошибки в подключении исказят картину, поэтому коротко разберём, как настроить прибор и найти правильные точки.
Большинство сервисных инженеров работают с двухканальными моделями: одного канала достаточно для теста одной катушки, второй пригодится для опорной шины питания.
Сильный выброс помех сокращает жизнь датчиков. *em*Проверьте экранирование щупов до запуска двигателя*em*.
Работающий мотор создаёт вибрацию; надёжно замкните провода, иначе выпадут прямо во время измерения.
Секции имеют индивидуальные соленоиды с маркировкой A и B. Сигнал лучше снимать ближе к катушке, так меньше влияние сопротивления проводки.
При сравнении двух катушек используйте общий минусовой щуп на корпусе. Так формы будут синхронизированы по земле машины.
Если нужно проверить несколько контуров подряд, составьте таблицу: секция, ожидаемый ток, длительность импульса. Сверяйте значения с техническим мануалом PC200-8. Отклонение более 15 % уже говорит о возможном подклинивании золотника или износе втулки.
*strong*Чистый сигнал начинается с правильного подключения*strong*. Пара минут, потраченных на прокладку проводов и настройку развёртки, спасают часы последующей диагностики.
Готово, прибор настроен, точки найдены. Теперь можно запускать двигатель, задействовать операции рулевого рычага и собирать осциллограммы для анализа.
Осциллограмма катушки распределителя PC200-8 отображает реальные процессы внутри гидросистемы. График напоминает подпись деталей: каждая неровность фиксирует механику золотника, а плато или завал фронта выдают состояние токового драйвера. Сравнение эталонной эпохи открытия/закрытия с текущими данными сразу показывает, где прячется потеря производительности.
Изношенный золотник двигается медленно, поэтому индуктивный пик сглаживается. Кривая тока «расползается», время нарастания превышает паспортное значение на 20-30 %. *em*Длительная работа в таком режиме повышает температуру масла, что ускоряет коррозию поверхности золотника.*
При слабом питании соленоид недотягивает сердечник, а график буквально «застывает»: ток поднимается, но шаг открытия не достигается. Наглядное расслоение токовой и напряженческой кривых указывает на высокое сопротивление цепи или повреждение обмотки.
Комбинируя осциллограф с паспортными нормами, механик получает достоверную картину: нужно ли шлифовать золотник либо менять разъём. Ошибки чтения исключены, ведь график показывает реальную работу клапана, а не косвенный параметр. Такая методика снижает расходы на ремонт, продлевает жизнь гидросистемы и поддерживает стабильную производительность экскаватора.
